Převodník TTL-232R-3V3
vestavěný do USB konektoru

Převodník TTL-232R

Nejjednodušší řešení, pokud potřebujete:

  • Přidat USB komunikaci do svého nově vyvíjeného zařízení.
  • Nahradit stávající sériovou komunikaci komunikací po USB sběrnici v jakémkoliv existujícím zařízení.
  • Připojit k počítači na USB sběrnici zařízení, které komunikuje sériově na úrovních TTL (např. některé satelitní přijímače tímto způsobem umožňují nahrát firmware).

K čemu převodník TTL-232R-3V3 slouží

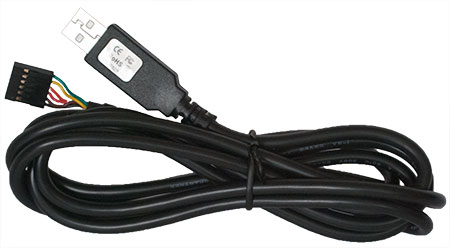

Převodník TTL-232R-3V3 je kabel, obsahující převodník z USB na sériovou linku (úrovně TTL). Umožňuje velmi jednoduše připojit na USB sběrnici zařízení, které komunikuje sériově. Tato verze sériového adaptéru je určena pro úrovně TTL 3,3V. Ovladač v počítači vytvoří virtuální sériový port a komunikace probíhá stejně jako pomocí běžného COM portu.

Připojení k počítači

Konektor s kompletní elektronikou se zasouvá přímo do USB portu počítače nebo rozbočovače (hubu).

Připojení k zařízení

Na druhém konci 1,8 metru dlouhého kabelu je převodník TTL-232R-3V3 zakončen konektorem typu zásuvka s roztečí 2,54mm pro připojení na 6-pinovou lištu. K dispozici jsou signály TX, RX, RTS a CTS v napěťových úrovních 3,3V a také napájecí vodiče VCC (5V) a GND.

Konektor TTL-232R

RoHS, CE, FCC

Převodník TTL-232R-3V3 je bezolovnatý, plně vyhovující direktivě RoHS, schválený FCC a CE, distribuovaný v antistatickém sáčku.

Plná kompatibilita se softwarem pro COM port

Komunikace probíhá pomocí virtuálního sériového (COM) portu. Díky kvalitním ovladačům komunikace funguje nejen z 32-bitových a 64-bitových aplikací, ale dokonce i ze starých 16-bitových aplikací a z aplikací pro MS-DOS. Tedy všude tam, kde ostatní převodníky nepracují.

Čip FTDI

Převodník TTL-232R-3V3 obsahuje čip společnosti FTDI FT232RQ. To je záruka kvalitního hardware i kvalitních a certifikovaných ovladačů.

Podpora 64-bitových operačních systémů

Převodník TTL-232R-3V3 funguje všude tam, kde ostatní převodníky mají problémy, nebo úplně selhávají. Můžete se spolehnout, že převodník bude výborně pracovat také na moderních 64-bitových operačních systémech.

Napájení vašeho zařízení

Převodník TTL-232R-3V3 poskytuje také napájecí napětí 5V z USB portu, které můžete použít pro napájení vašeho zařízení. Nepotřebujete žádný další napájecí zdroj (například adaptér).

Klíčové vlastnosti převodníku TTL-232R-3V3

  • Připojení na 6-pinovou lištu s roztečí 2,54 mm
  • Obsahuje obvod FT232RQ poskytující rozhraní mezi USB a asynchronní sériovou linkou
  • Nejsou potřeba žádné znalosti ani programování USB
  • Připojení mikrokontroléru/PLD/FPGA přímo na USB port
  • Plně kompatibilní s existujícím softwarem pro COM port
  • Zdarma ovladače VCP pro komunikaci přes virtuální COM port
  • Zdarma ovladače D2XX pro přímý přístup prostřednictvím DLL
  • Rychlost datového přenosu 300 Bd až 3 MBd na úrovních TTL
  • Podpora 7/8 datových bitů, 1/2 stop bity, parita O/E/M/S/-
  • Plná podpora řízení toku dat RTS/CTS nebo X-on/X-off
  • 3,3V CMOS výstupy a 5V tolerantní TTL vstupy pro 3,3V MCUs
  • Podpora FTDIChip-ID
  • Kabel poskytuje napájení 5V z USB, není potřeba externí zdroj
  • 5V výstup umožňuje napájet zařízení přímo z USB
  • Dostupné signály TX, RX, RTS, CTS, VCC a GND
  • Nízká spotřeba šířky pásma USB
  • Kompatibilní s HCI/OHCI/EHCI řadičem host
  • Plně kompatibilní s USB 2.0 Full Speed
  • Provozní teplota -40 až +85 stupňů Celsia
  • Napojení do PC přes konektor USB typu A kabelem 1,8 m
  • K dispozici také verze s napěťovými úrovněmi TTL 5V
  • Schválení CE a FCC
  • Bezolovnaté provedení (Pb-free) splňující normu RoHS
